アークモニター

アークDO, pH, 導電率, ORPセンサー専用モニターアークモニター

ハミルトンアークセンサー専用のモニターです。校正機能、4-20mAアナログ出力等タッチパネルで簡単に操作設定できます。




特徴

  • シンプルなGUI
  • 操作はARC CALと同様、シンプルなGUIを採用
    主画面では測定値とセンサー測定温度の二つのみのシンプル表示
  • センサーの常時異常監視
  • センサーの劣化状態を常に監視。寿命がきたら画面を赤く点滅してお知らせします。
  • 校正はシンプル
  • センサーの校正作業は複雑な手順は無く、わずか数タッチて完了。
  • 1種類のモニター
  • すべてのアークセンサーの測定項目に一台で対応します。
    センサーをつなぐだけで測定項目は自動で設定されます。
  • 絶縁されたアナログインターフェース
  • 測定値は絶縁 4-20mA アナログ信号で外部に出力できます。 アナログ出力のレンジはタッチパネルで簡単に設定できます。
  • 防水防塵
  • 水のかかるエリアにも設置が可能
    保護等級 IP65 に適合した防水・防塵仕様の樹脂製ボックスです。
    防水型ケーブルクランプ付です。
    取り付けは壁面取り付けになります。
    オプションでサニタリー環境に適したSUSモデルも用意しています。
  • 設計の公開
  • アークモニターは汎用の部品及び専用部品、専用ソフトウエアを組み合わせて製造されているため、アークキューブ及び専用ケーブル、ハミルトンアークセンサー、タッチパネル用専用ソフトウエア(お問い合わせをご購入いただくとどなたでも製作が可能です。 盤内への設置、あるいは環境に適したボックス、オリジナルの測定システムを自由に設計が可能です。

    アークモニター展開図及び部品リスト

基本仕様

供給電源

AC100〜240V 50/60Hz

定格遮断電流

5A(ヒューズ)

消費電力

Max 34VA

寸法

W210×H160×D130 (mm) (樹脂タイプボックス本体)

W260×H220×D180(mm)(SUSタイプボックス本体)

保護等級

IP65

使用温度・湿度

-10 〜 50℃、10 〜 90%RH
(氷結または結露なきこと)

タッチパネル

3.4 型 モノクロ液晶 バックライト 白 & 赤

樹脂タイプ材質

トップカバー

ポリカーボネート ライトグレー

ボディ

グラスファイバー入りポリカーボネイト

ライトグレー

防水コネクタ

ナイロン66 黒

SUSタイプ材質

トップカバー、ボディ

SUS304

ヘアライン仕上げ

防水コネククター

ナイロン66 黒

付属品

タッチパネル × 1

電源入力端子台(5Aヒューズ付) × 1

パワーサプライ(DC24V) × 1

アークキューブ × 1

防水コネクタ × 3

防水コネクタケーブル固定用ゴムブッシュ × 3

AC100Vプラグ付き電源ケーブル(3m) × 1

*センサー、センサーケーブル、信号ケーブルは別途ご用意ください。

防水コネクタ

適合電線径 φ4〜9

<適合電線一例>

MVVS 2芯 0.3sq〜2.0sq

VCTF 3芯 0.3sq〜1.25sq

*ご使用の際は付属のゴムブッシュに交換してください。

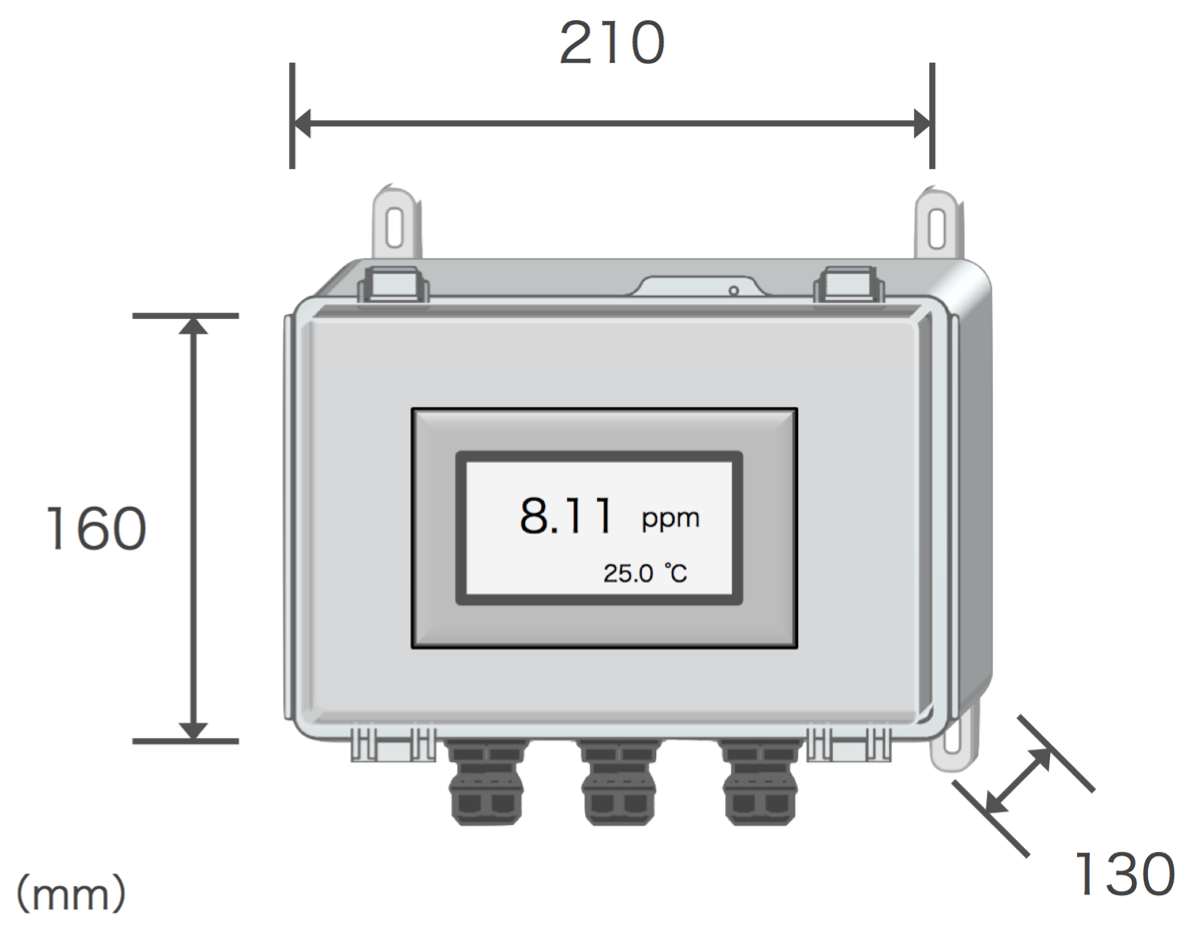

寸法(mm)樹脂タイプ

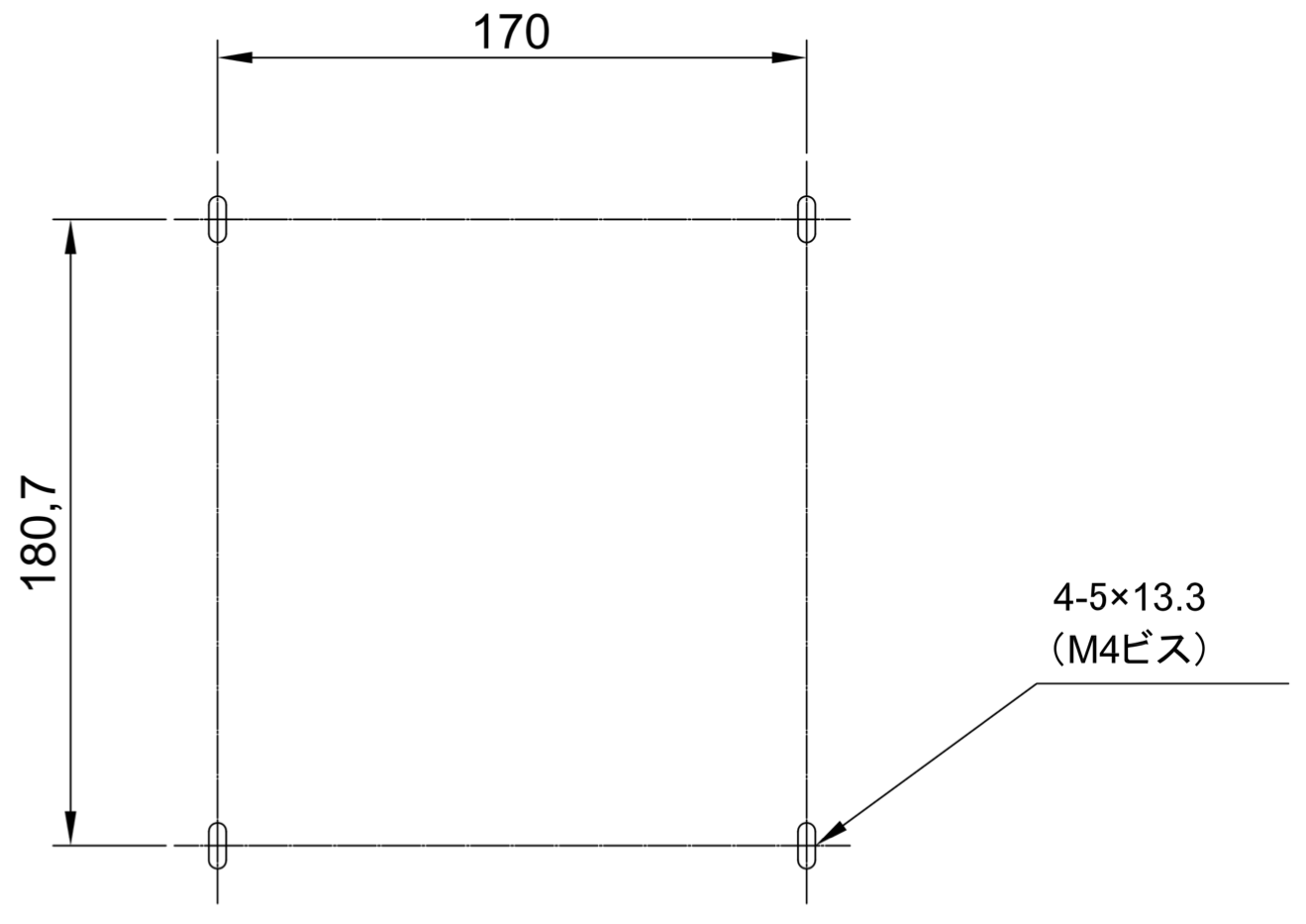

取付穴寸法

使用例
