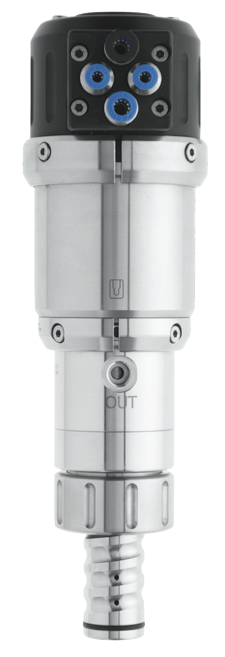

リトラクテックス Bプロセスセンサーホルダー
|
|
特徴
-
センサー収納機能付きホルダーリトラクテックスBシリーズは、バイオテクノロジーにおけるプロセス、食品、飲料そして製薬産業等のサニタリープロセスに適合するよう設計されています。そのコンパクトな設計、そしてストロークはわずか36mmとしています。これによりプロセスからの生産物の収納ホルダーへの侵入を最小化しています。またセンサー収納部の容積を小型化することで稼働部の信頼性の向上をはかり、年単位での安定した動作を持てるようにしています。また洗浄液導入ポートを備え、センサー収納部の洗浄、収納部とホルダー間の残留物も確実に洗浄します。リトラクテックスBはG1-1/4ソケットモデルでは特許取得のHyCIP洗浄原理を採用、稼働収納ホルダーでは最高の洗浄効率を持ちます。リトラクテックスBの手動モデルについては別途お問い合わせください。
機能紹介ムービー（MP4フォーマット）
- リトラクテックスとは 2:23 英語解説
- リトラクテックス分解 2:06 英語解説

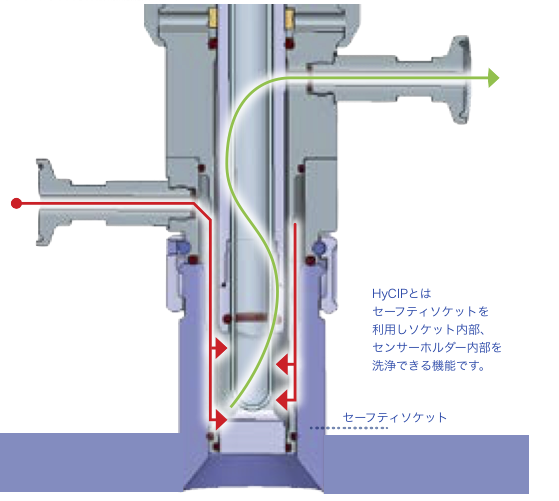

HyCIP洗浄原理
基本仕様
|
適合電極シャフト長
|
225mm
|
電極取り付けネジ規格 |
12mm PG13.5 |
最大圧力 |
1.6MPa（120℃）、1MPa（140℃）（プロセス状態グラフ参照） |
動作温度範囲 |
-10〜140℃（プロセス状態グラフ参照） |
材質 |
DIN 1.4404; PA6.6 GF30 |
接液部材質 |
DIN1.4404 |
金属表面仕上げ |
Ra＜0.8μm（N6） |
最大直径 |
図面参照 |
直径 |
図面参照 |
挿入深さ |
図面参照 |
センサー挿入 |
図面参照 |
最小時全長 |
図面参照 |
O-リング位置 |
25mm、50mm、55mm（選定時指定） |
O-リング材質 |
選定時指定 |
作動用圧縮空気 |
0.1〜0.6MPa 40nmフィルター濾過されていること。水、油分が無いこと。 空気の連続消費はありません。 |
洗浄ポート形状 |
選択式：モデル選定表より選択してください。 |
洗浄圧力 |
0.1〜0.4MPa |
オートクレーブ |
テレスコピックチューブおよびリンシングチャンバー |
CIP |
対応 |
SIP |
対応 |
ATEX認証 |
ガイドライン94/9/ECの操作レンジのガイドラインに入らないこと 自己発火源を持たないこと |
証明書 |
有り ヒートナンバーを持つCertificate 3.1 (DIN-EN-10204)が付属します。 |
製造番号 |
有り |

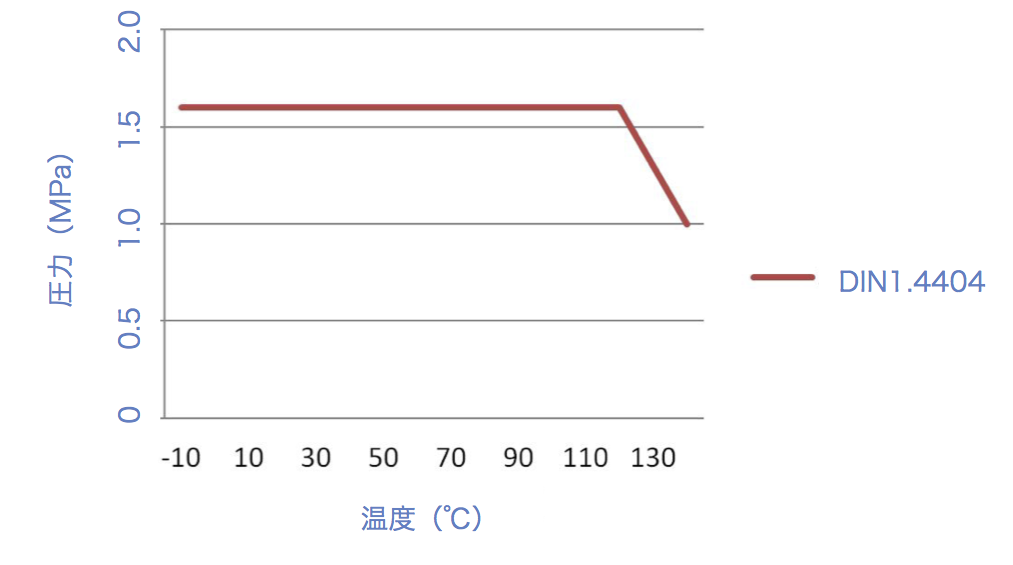

プロセス状態グラフ |
最大許容圧力 1.6MPa
|
外形図（ｍｍ）
ホルダー部寸法
|
A1 180mm
A2 350mm
B 95mm |

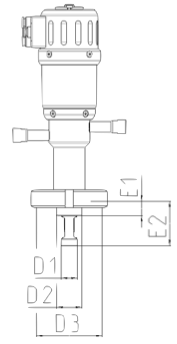

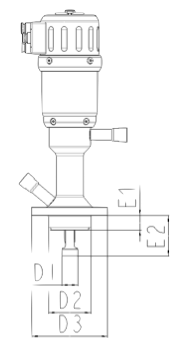

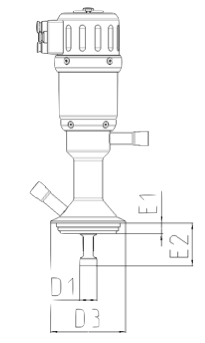

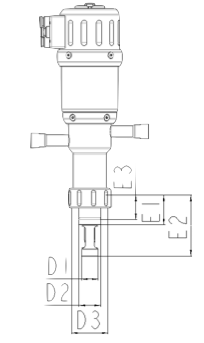

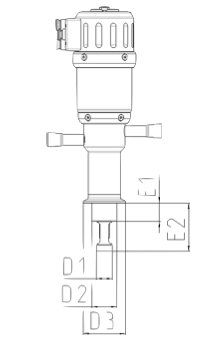

プロセス接続部寸法
|
A |
B |
C |
D |
|
DIN11851 |
バリベント |
トライクランプ |
Neumo BioControl |
|
 |
 |
 |
 |
寸法(mm)↓ |
DN50 |
DN40-125 |
1.5" / 2" |
DN50 |
E1 |
18 |
12.3 |
22 / 25 |
17 |
E2 |
54 |
48.3 |
58 / 61 |
48 |
D1 |
19 |
19 |
19 / 19 |
19 |
D2 |
30 |
- |
30 / 30 |
50 |
D3 |
Rs78X1/6" |
84 |
50.5 / 64 |
89.5 |
|

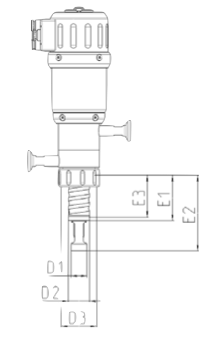

E |
F |
G |
H |
G1-1/4 DN25 |
G1-1/4 HyCIP 25 |
G1-1/4 HyCIP 50 |
G1-1/4 HyCIP 55 |
|
 |
 |
|
|
|
寸法(mm)↓ |
O-リング位置 28mm |
O-リング位置 25mm |
O-リング位置 50mm |
O-リング位置 55mm |
E1 |
34 |
29 |
54 |
59 |
E2 |
70 |
65 |
90 |
95 |
E3 |
28 |
25 |
50 |
55 |
D1 |
19 |
19 |
19 |
19 |
D2 |
25 |
25 |
25 |
25 |
D3 |
G1-1/4" |
G1-1/4" |
G1-1/4" |
G1-1/4" |
選定一覧
リトラクテックスB センサー収納機能付きホルダー
モデル番号 |
|||||||
243240 |
リトラクテックスB（空圧制御） |
||||||
243275 |
手動制御 |
||||||
|
|||||||
コード |
ホルダー、接液素材 |
||||||
1 |
ステンレス鋼、1.4404（材質証明付き） |
||||||
0 |
特別設計 |
||||||
|
|||||||
コード |
シール、接液素材 |
||||||
1 |
EPDM/FDA USP Class VI (エラストマー証明) |
||||||
2 |
FPM |
||||||
0 |
特別設計 |
||||||
|
|||||||
コード |
センサー |
||||||
1 |
225mm PG13.5 |
||||||
0 |
特別設計 |
||||||
|
|||||||
コード |
プロセス接続 |
||||||
1 |
G1-1/4 O-リング位置 28mm |
||||||
2 |
バリベント N DN40-125 |
||||||
3 |
トライクランプ1.5（OD φ50.5mm） |
||||||
4 |
トライクランプ2（OD φ64mm） |
||||||
5 |
NEUMO BioControl 50 （問い合わせ） |
||||||
6 |
DIN 11851 DN50 |
||||||
7 |
HyCIP G1-1/4 O-リング位置 25mm |
||||||
8 |
HyCIP G1-1/4 O-リング位置 50mm |
||||||
9 |
HyCIP G1-1/4 O-リング位置 55mm |
||||||
0 |
特別設計 |
||||||
|
|||||||
コード |
洗浄ポート |
||||||
1 |
G1/8 スレッド メス |
||||||
2 |
G1/4 スレッド メス |
||||||
3 |
1/4NPT メス |
||||||
4 |
トライクランプ3/4 |
||||||
9 |
トライクランプ3/4 φ10.3mm |
||||||
0 |
特別設計 |
||||||
|
|||||||
コード |
位置制御 |
||||||
1 |
空圧 |
||||||
0 |
特別設計 |
||||||
243240 |
X |
X |
X |
X |
X |
X |
オーダーコード |
アクセサリ
243241 |
サービスキット EPDM (FDA) G1-1/4 |
243242 |
サービスキット EPDM (FDA) バリベント、Neumo |
243243 |
サービスキット EPDM (FDA) HyCIP、トライクランプ、DIN |
243244 |
サービスキット FPM G1-1/4 |
243245 |
サービスキット FPM バリベント、Neumo |
243246 |
サービスキット FPM HyCIP、トライクランプ、DIN |
243247 |
溶接式安全ソケット 水平、O-リング位置 28mm、40mm 1.4435 |
243248 |
溶接式安全ソケット 傾斜、O-リング位置 28mm、40mm 1.4435 |
243250 |
ドライブユニット センサー長 225mm、325mm空圧式ポジションスイッチ |
243204 |
挿入チューブ 1.4404 |
243206 |
ダミープラグ G1/8 1.4301 洗浄チャンバー用 |
