アークキューブボックス

セミオーダー式中継ボックス

アークキューブを収納できるセミオーダー式の中継ボックスです。




特徴

  • 防水・防塵仕様の開閉式樹脂ボックス
  • トップカバーは透明樹脂のため、内部の様子が確認できます。ラッチ錠による開閉式を採用。メンテナンスも容易です。
  • 設置が簡単
  • 内部にはDC24V電源を標準搭載。お近くのAC100Vコンセントに挿して使えます。防水コネクタ取付済みですので追加工が不要です。ボックスは壁面取り付けできます。
  • 用途に合わせて収納機器をカスタマイズ
  • アークキューブの場合、最大4台収納可能です。DINレールタイプの機器、調節計、PLC等を収納することもできます。ボックス表面が透明樹脂になっていますので、表示器を収納して現場表示器としても使用できます。
  • 設計の公開
  • アークキューブボックスは汎用の部品及び専用部品を組み合わせて製造されているため、アークキューブ及び専用ケーブル、ハミルトンアークセンサーをご購入いただくとどなたでも製作が可能です。盤内への設置、あるいは環境に適したボックス、オリジナルの測定システムを自由に設計が可能です。

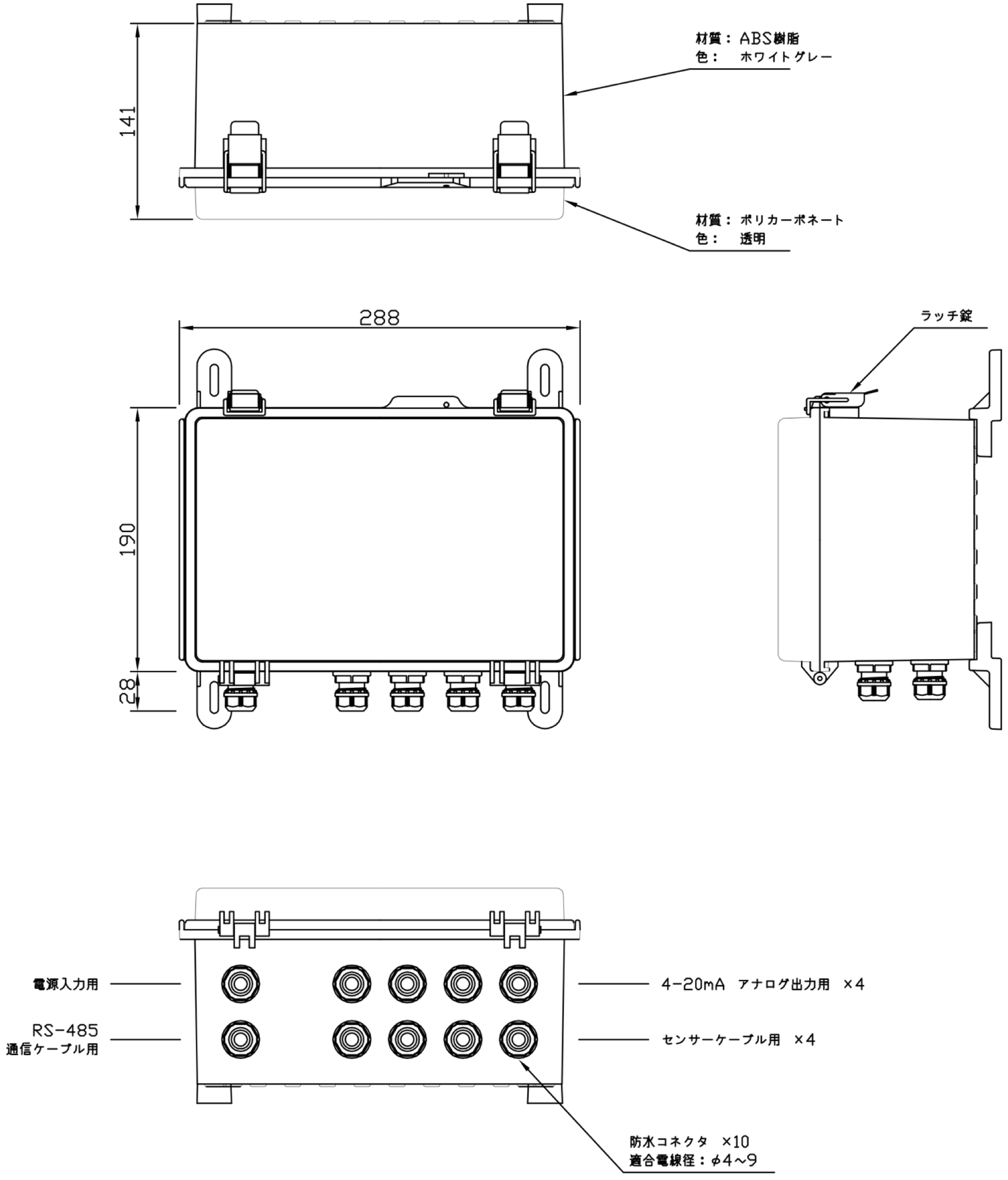

アークキューブボックス展開図及び部品リスト

基本仕様

供給電源

AC100〜240V 50/60Hz

定格遮断電流

5A(ヒューズ)

内蔵DC電源

DV24V 15W

寸法

W288×H190×D141 (mm)

保護等級

IP65

使用温度・湿度

-10 〜 55℃、25 〜 85%RH
(氷結または結露なきこと)

材質

トップカバー

ポリカーボネート 透明

ボディ

ABS ホワイトグレー

防水コネクタ

ナイロン66 黒

付属品

電源入力端子台(5Aヒューズ付) × 1

パワーサプライ(DC24V) × 1

DINレール × 1

防水コネクタ × 10

防水コネクタケーブル固定用ゴムブッシュ × 10

AC100Vプラグ付き電源ケーブル(3m) × 1

*アークキューブ、その他機器は付属しておりません。

防水コネクタ

適合電線径 φ4〜9

<適合電線一例>

MVVS 2芯 0.3sq〜2.0sq

MVVS 3芯 0.3sq〜2.0sq

VCTF 2芯 0.3sq〜2.0sq

VCTF 3芯 0.3sq〜1.25sq

*ご使用の際は付属のゴムブッシュに交換してください

寸法(mm)

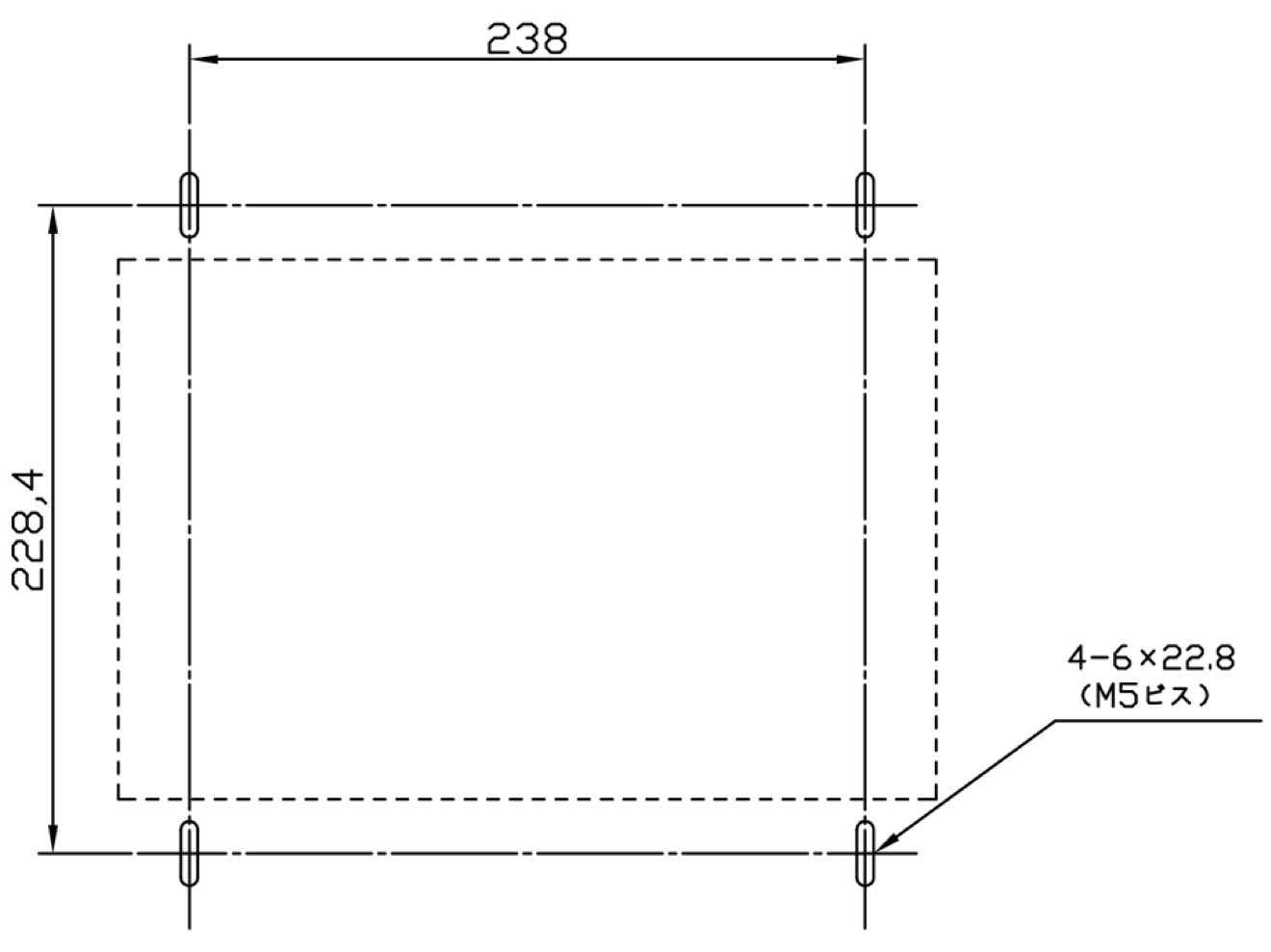

取付穴寸法

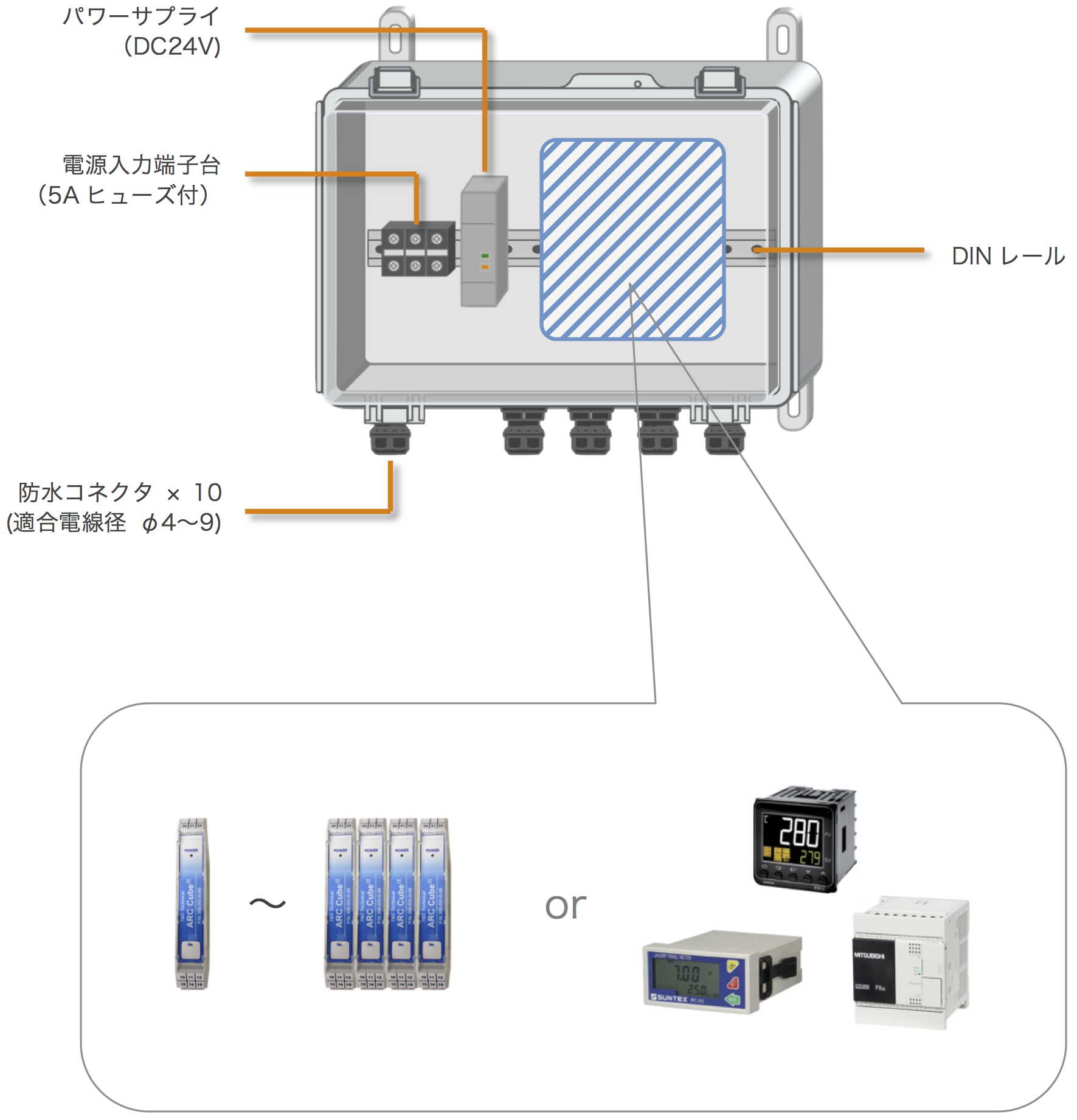

ボックス内部


アークキューブを最大4台設置できます。
アークキューブ1台の場合は調節計、表示器、PLCなどを設置することが可能です。

使用例

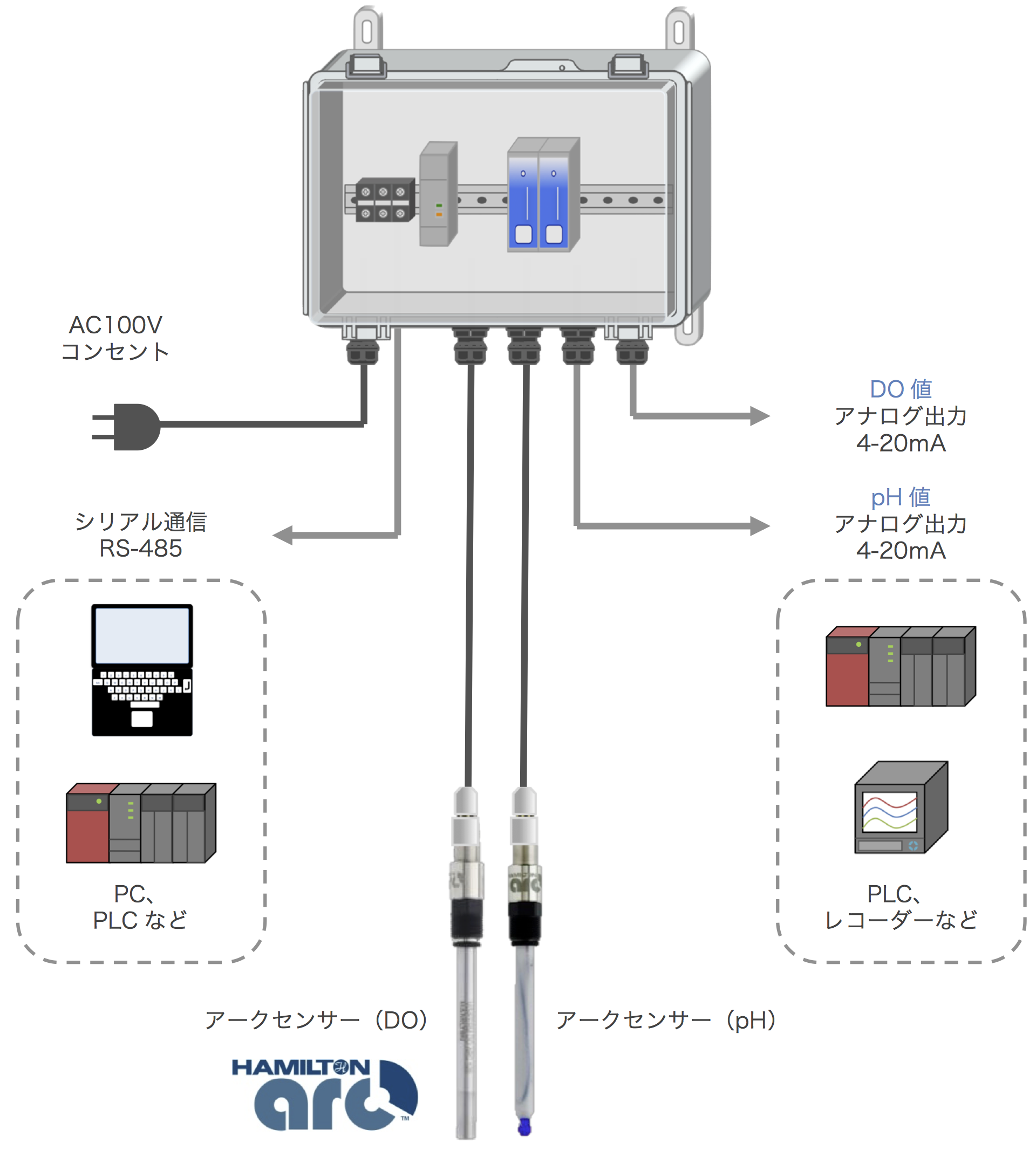

・アークキューブ2台収納の例


外部にDO 値とpH 値を出力します。
シリアル通信を使ってアークセンサーの校正を行えます。

*センサーには固有のデバイスアドレスを設定してください

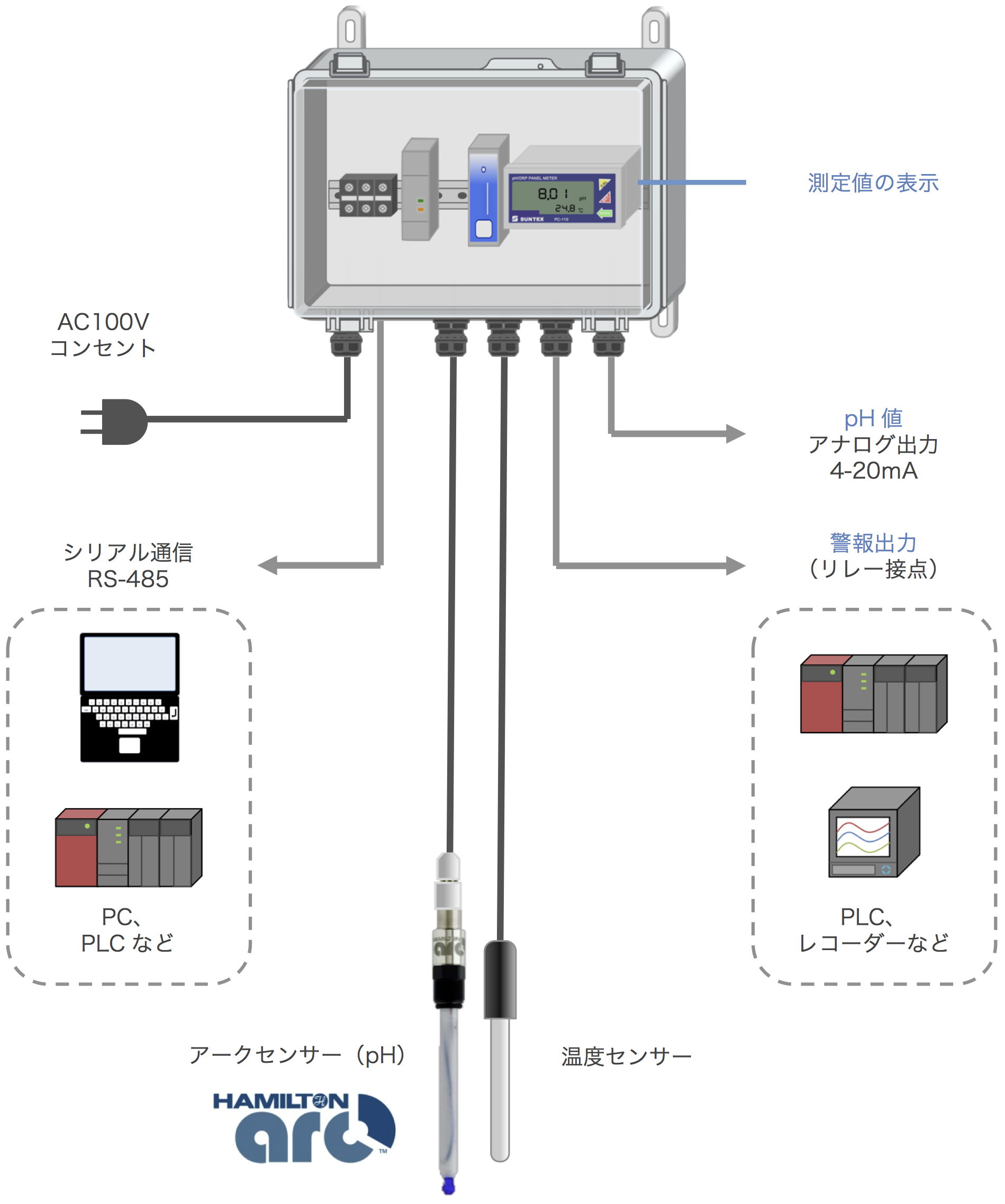

・アークキューブ1台とサンテックス社pH モニター(PC-110)1台収納の例

測定値と温度の現在値をボックス内の表示器で確認できます。
外部にpH 値と警報を出力します。
シリアル通信を使ってアークセンサーの校正を行えます。
