コンデュセル4USFアーク導電率センサー導電率計/比抵抗計

ハミルトン

コンデュセル4USFアーク導電率センサー

トランスミッター内蔵センサーシリーズ

使用領域:
発酵プロセス、酵素・ワクチン等製造設備、飲料、食品
CIP:対応 SIP:対応 オートクレーブ:対応
材質証明、FDA準拠素材、EHEDGによる清浄度基準を採用しています。
導電率測定範囲:1μS/cm~300mS/cm




特徴

  • 接液部はFDAの規格に準拠した材質を用いてます。
    樹脂部:FDA-PEEK
    金属:DIN1.4435(316L)
    Oリング:EPDM
  • 1μS/cm から 300mS/cm まで精度の良い直線性を持ちます。1000Pt の温度センサーを内蔵しています。
  • 4-20mA による導電率出力、温度出力を行えます。
  • ハミルトン社ハイジェニックソケットと組み合わせることで電極部は平坦な状態となり EHEDG規の清浄度の認証に適合します。
  • センサー長は120mm、225mm、325mm、425mm から選択できます。

基本仕様

センシング部、演算機能、寿命診断機能、エラー診断機能、インターフェース を本体にすべて収納

測定原理:

4電極方式

測定レンジ:

1~300000μS/cm

精度:

±3%@1~100000μS/cm

±5%@100~300mS/cm

セル定数:

0.36cm-1

測定単位:

導電率 μS/cm、mS/cm 温度: ℃、K

温度補償:

塩化ナトリウム25℃換算

証明:

セル定数、材質、EHEDG、CEマーク

EHEDGは専用のソケットを使用した場合です。

表面仕上げ:

0.4μm

シャフト材質:

FDA-PEEK

O-リング:

EPDM

電極材質:

SUS316L (DIN1.4435)

アナログインターフェース動作温度範囲:

0~+110℃

デジタルインターフェース動作温度範囲:

-20~+110℃

プロセス圧力:

0~2MPa@130℃

SIP:

対応

CIP:

対応

オートクレーブ:

対応

シャフト直径:

12mm

電気的接続:

VP8.0ソケットヘッド

取り付け形式:

PG13.5

動作電源電圧:

7~30VDC

消費電力:

最大150mW

4-20mA 出力1:

導電率測定値

アークキャル、PCにより任意のレンジに設定が可能です。

4-20mA 出力2:

温度測定値

アークキャル、PCにより任意のレンジに設定が可能です。

デジタルインターフェース:

ModbusRTUプロトコル

2 線式 RS-485;最大 31アドレス

通信速度/ボーレート:4800から115000bps(工場出荷時:19200bps)

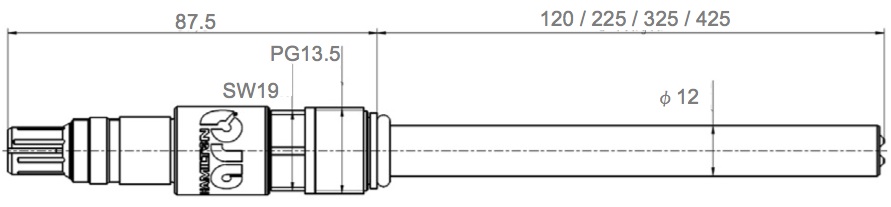

外形図(mm)
